Ридан комплект для вентиляционных установок ДУ32-32 с контроллером ECL-3R AHU

4.95

0 Отзывы

Характеристики

Материал гайки:

Коррозионностойкая Сталь 304

Концевой выключатель:

нет

Dэф, мм:

Направление подачи рабочей среды:

Проходной (одностороннее)

H, мм:

Рабочая среда:

вода или 50% водный раствор гликоля, вода и водогликолевые смеси, вода, растворы гликоля до 50%, Вода, чистые, маловязкие, невзрывоопасные, неагрессивные к материалам насоса жидкости без твердых и длинноволокнистых включений и примесей, содержащих минерал

Тип присоединения к трубопроводу:

Резьбовое (внутренняя резьба по ISO 7/1), внутренняя резьба по ISO 7/1, Rp 1¼"

Смотреть все

Категории

Вентиляция

Артикул: 088R0046

На складе

99 947,65 ₽

без НДС

Количество:

Описание

Состав комплекта:

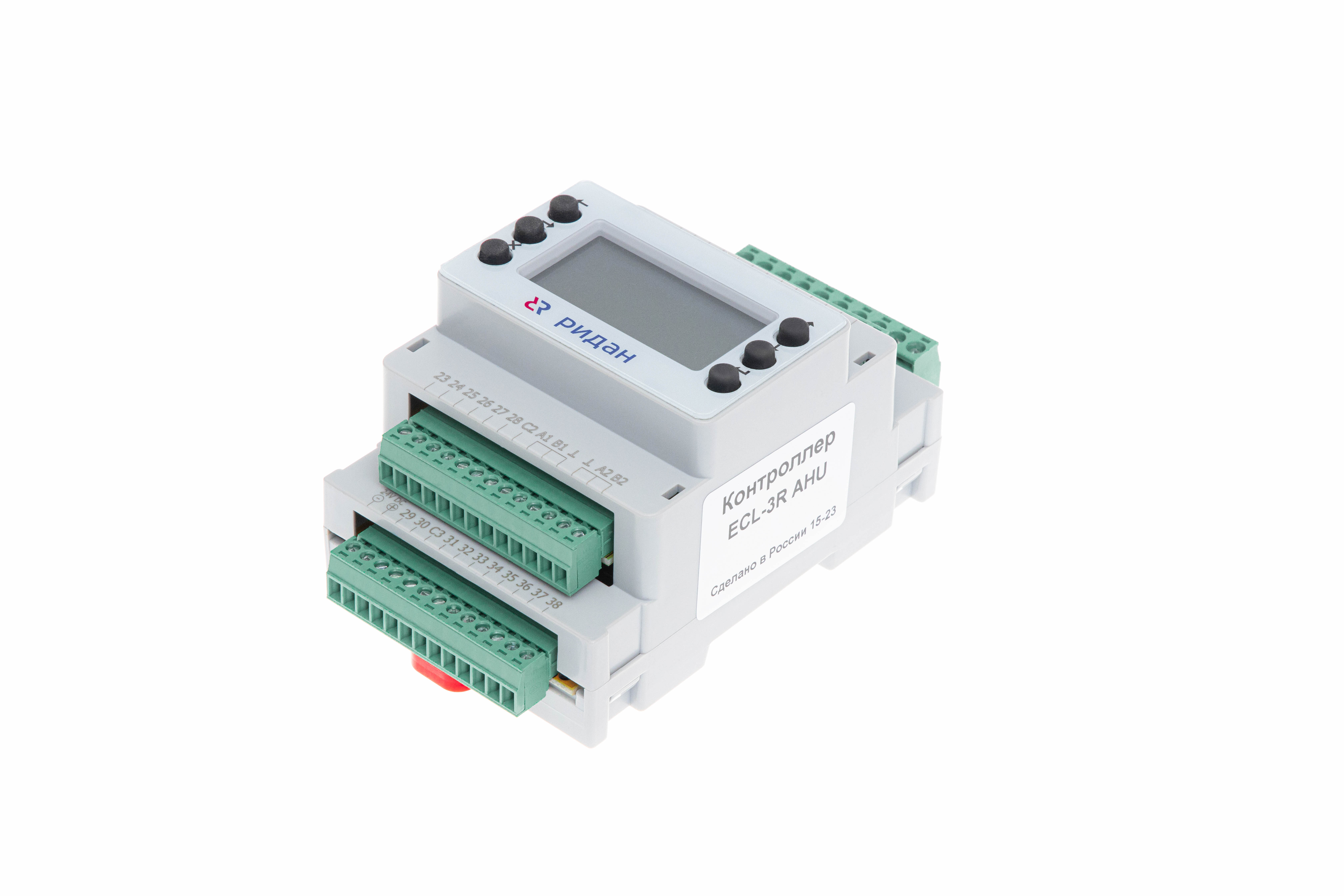

087H3780R – Контроллер ECL-3R AHU

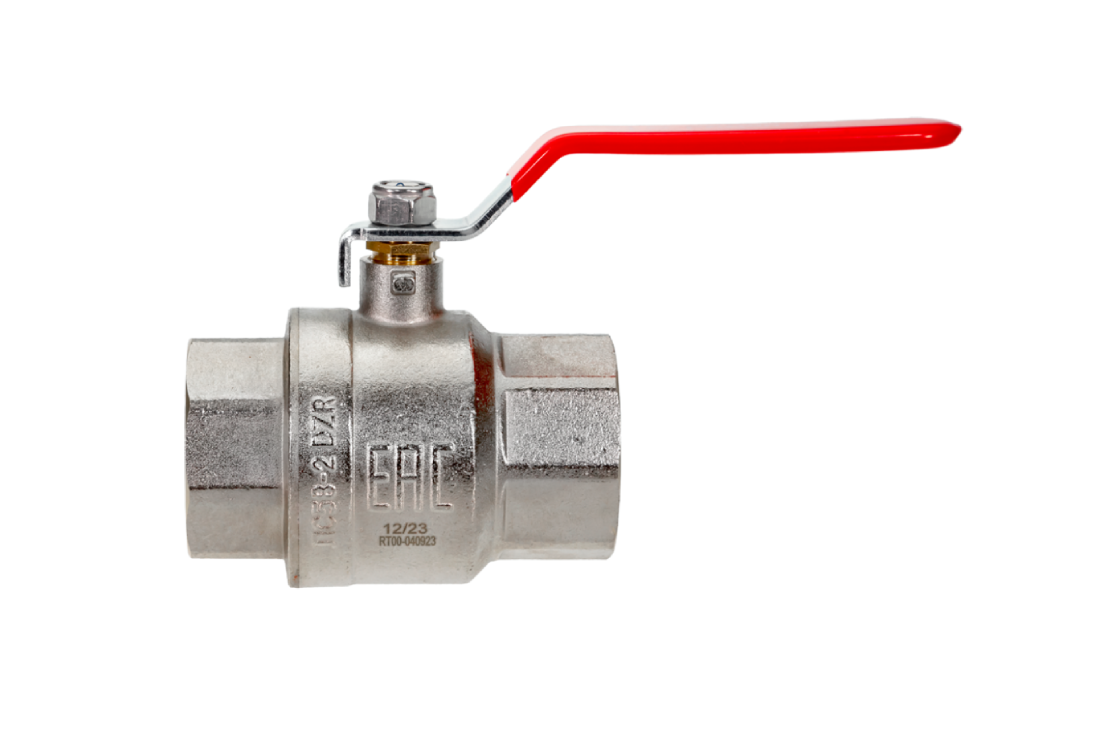

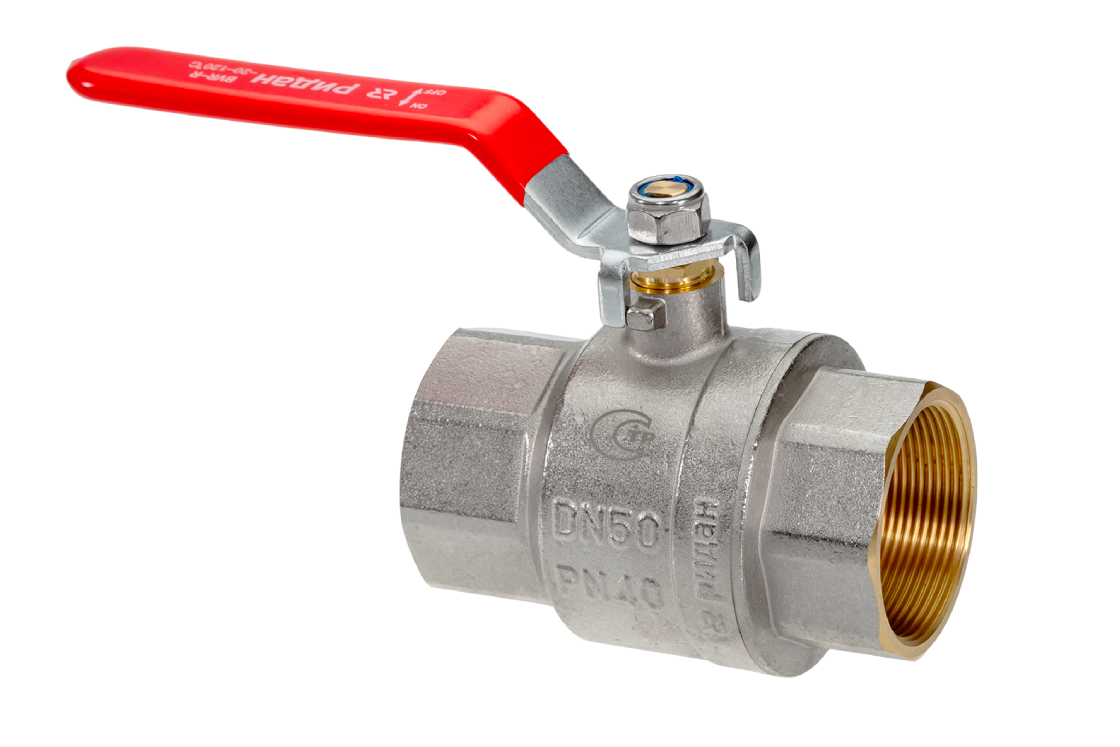

065B8310R – Кран шаровой BVR-R PN40 DN32
065B8238R – Фильтр сетчатый FVR-R Ду32 Ру25

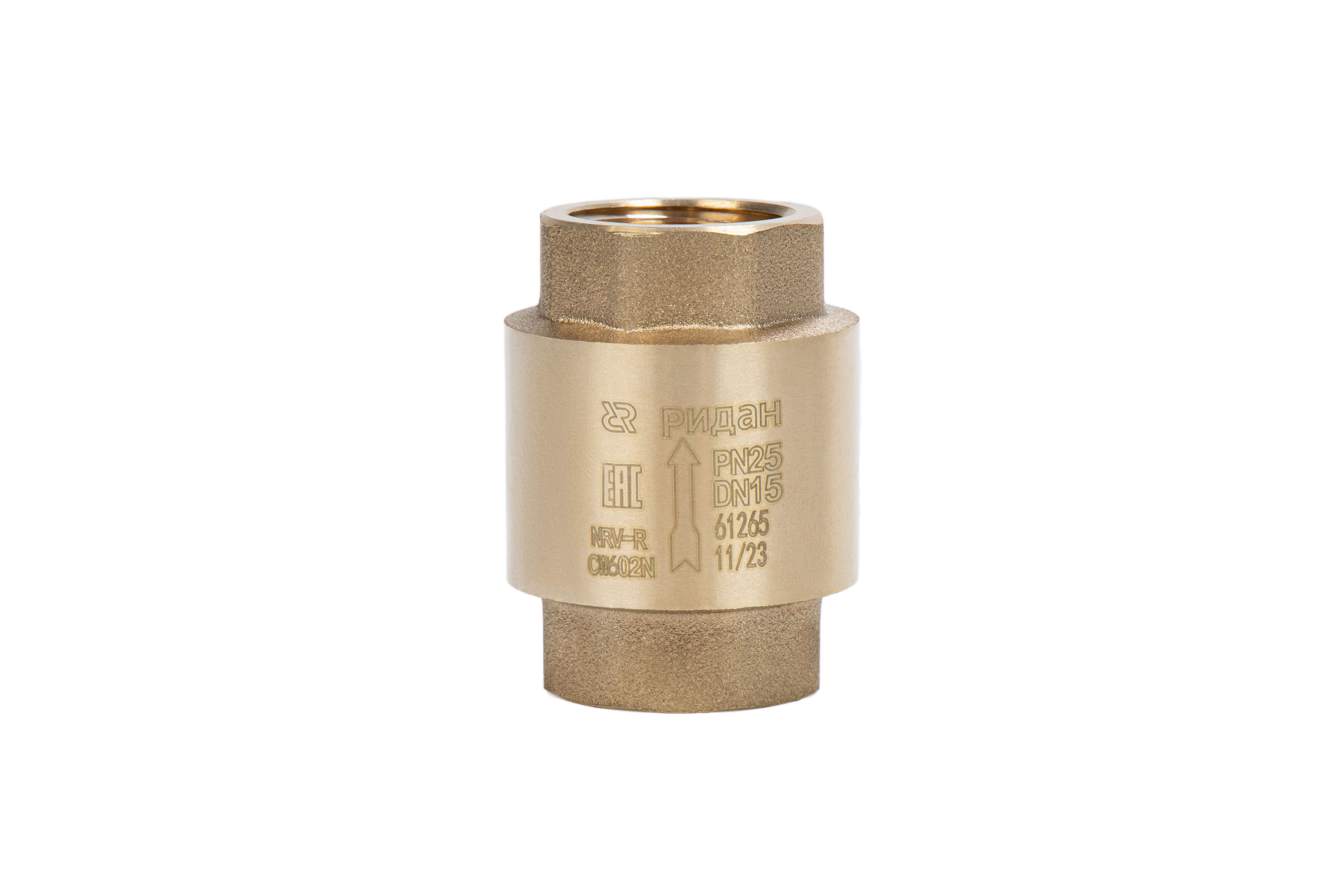

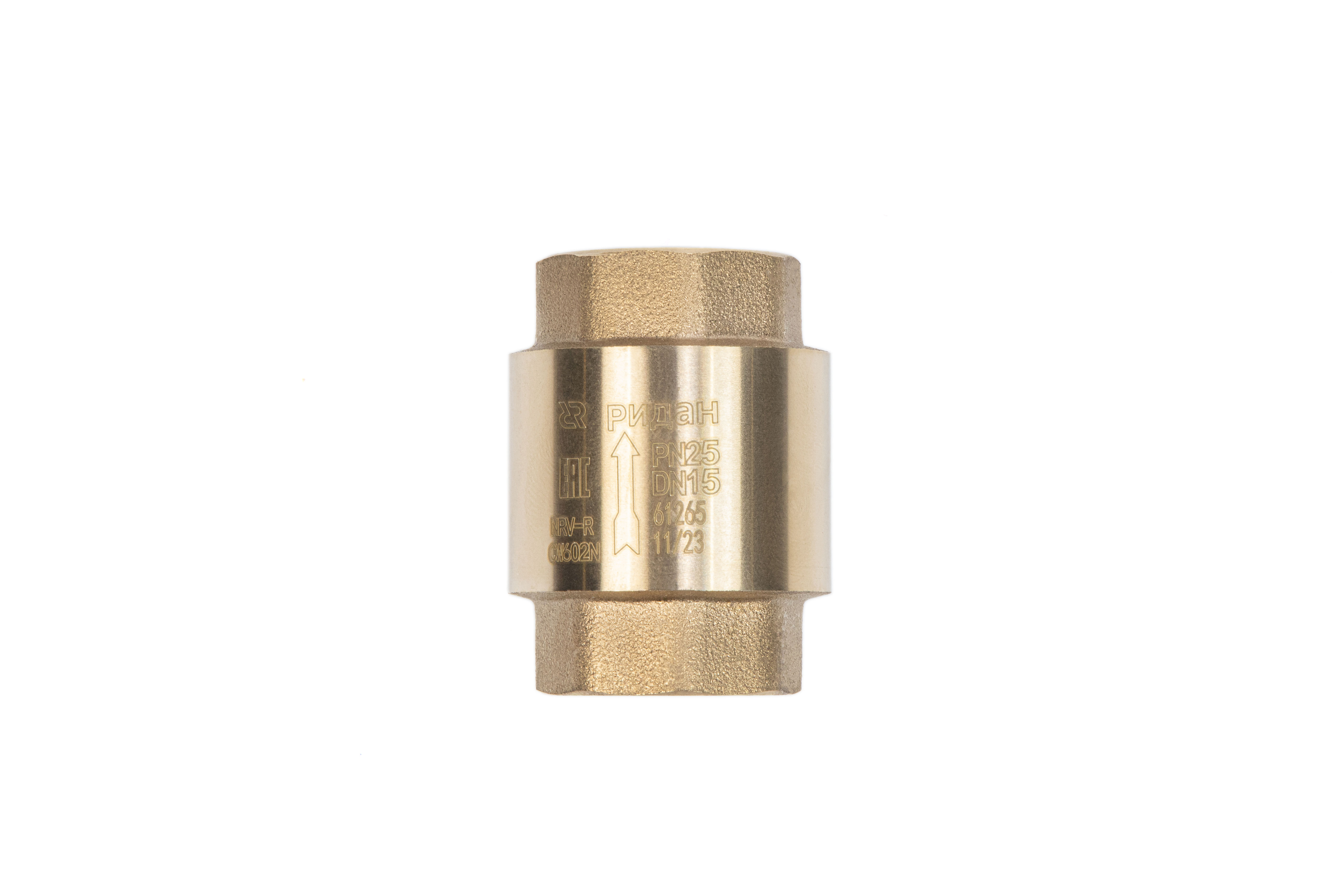

065B8326R – Клапан обратный резьбовой NRV-R PN25 DN25
065Z0408R – Клапан регулирующий поворотный HRB-3R PN10 DN32
082H0230R – Привод электрический поворотный AMB-162R 24В

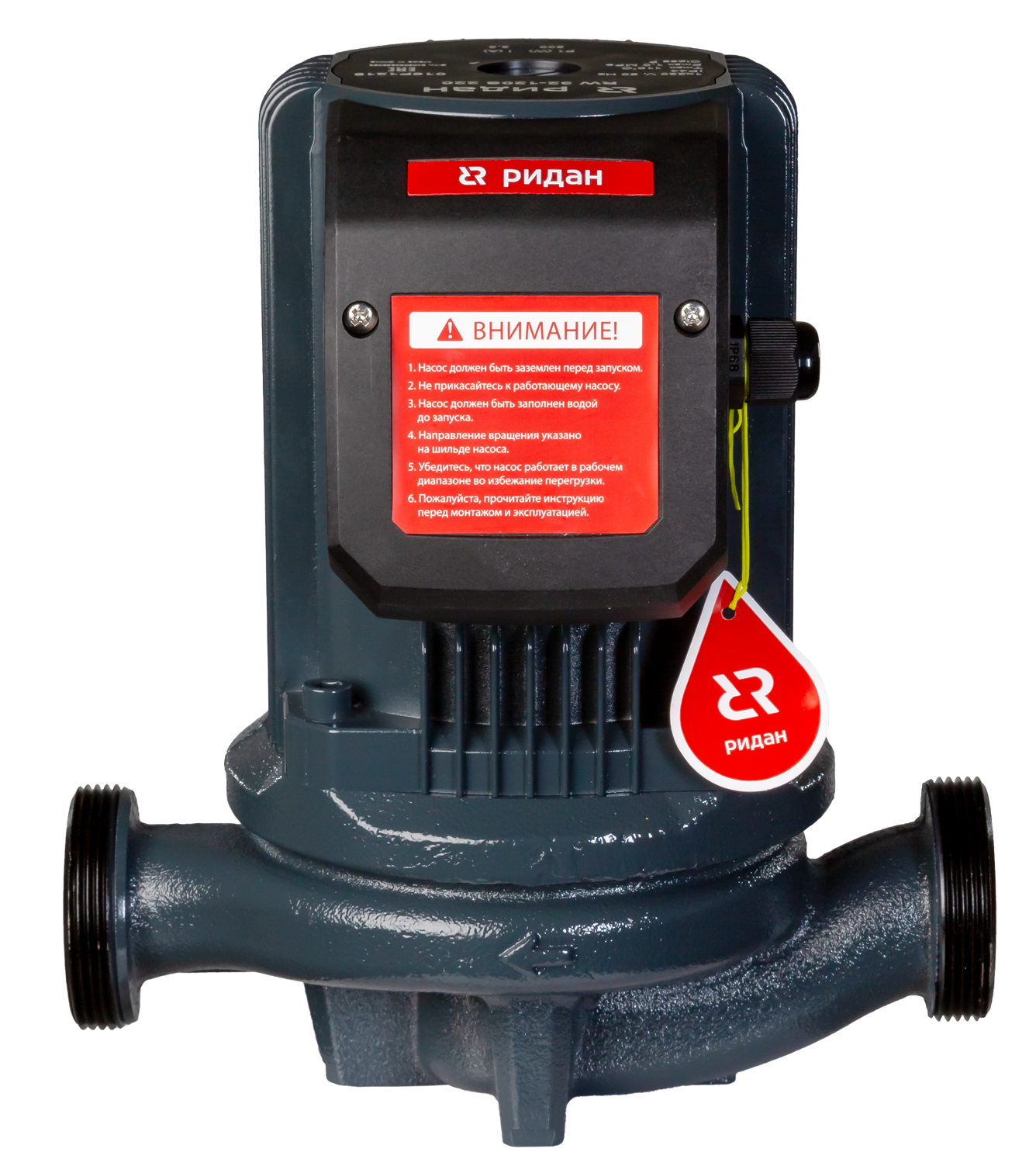

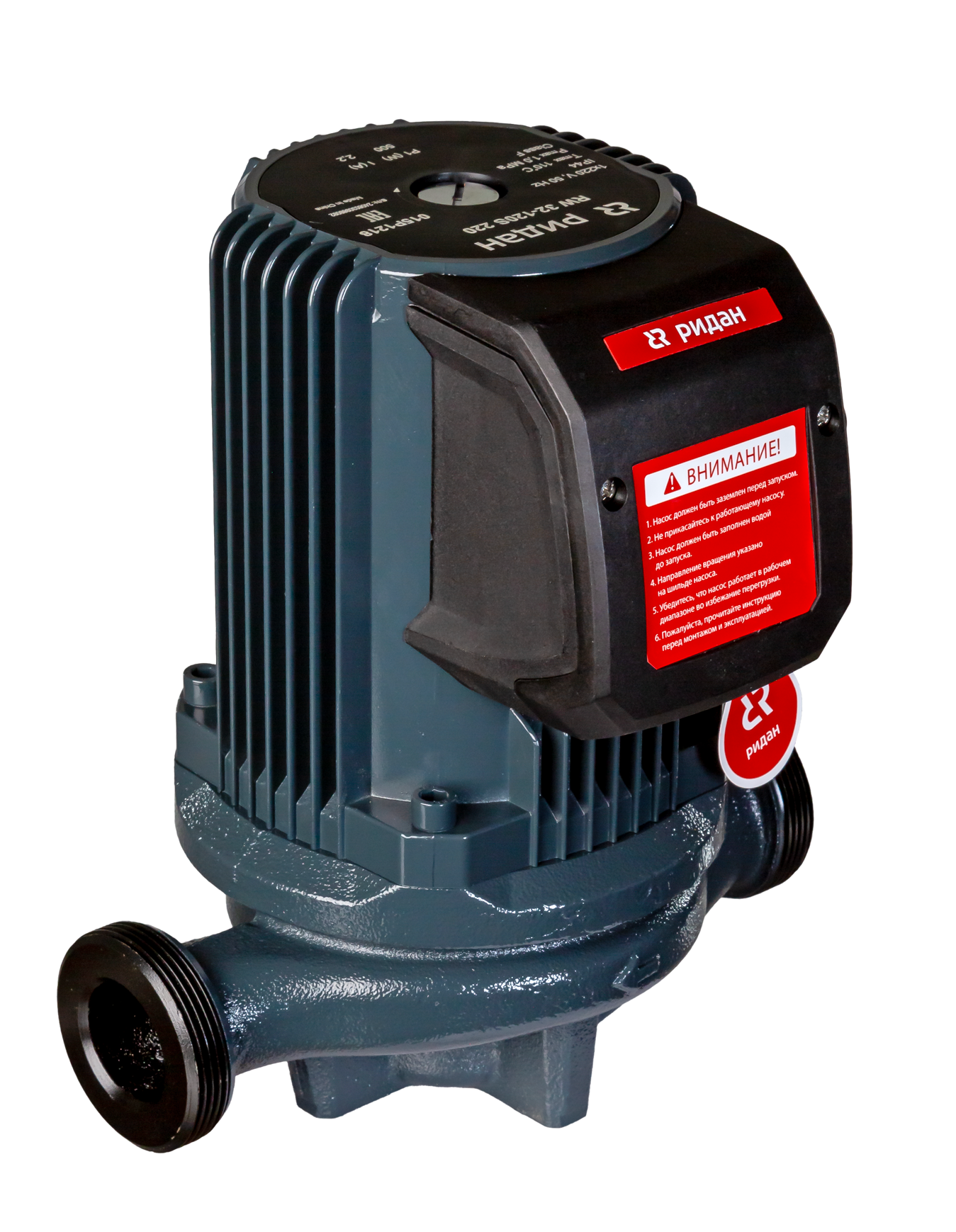

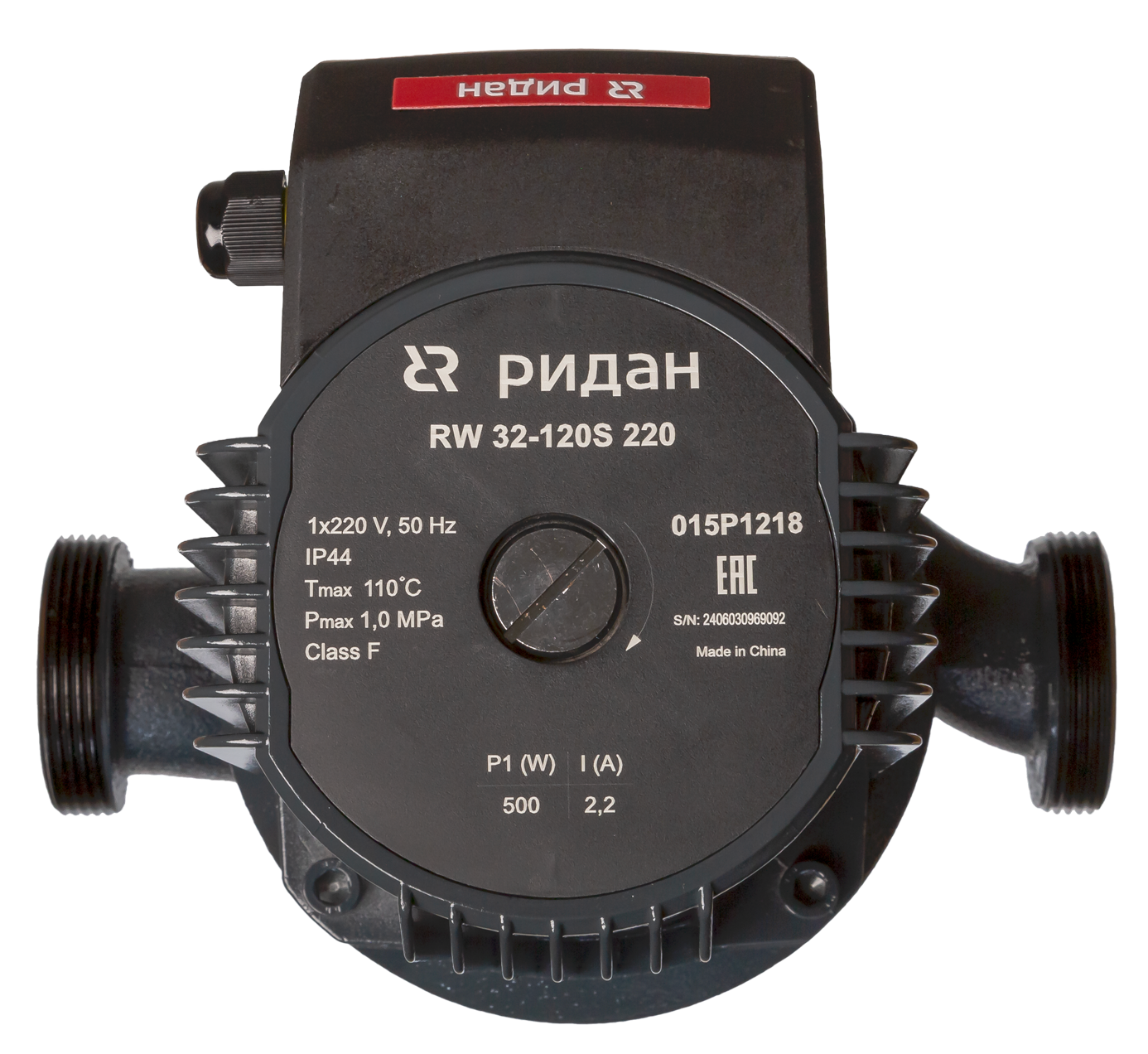

015P1018 – Насос RW 32-120S

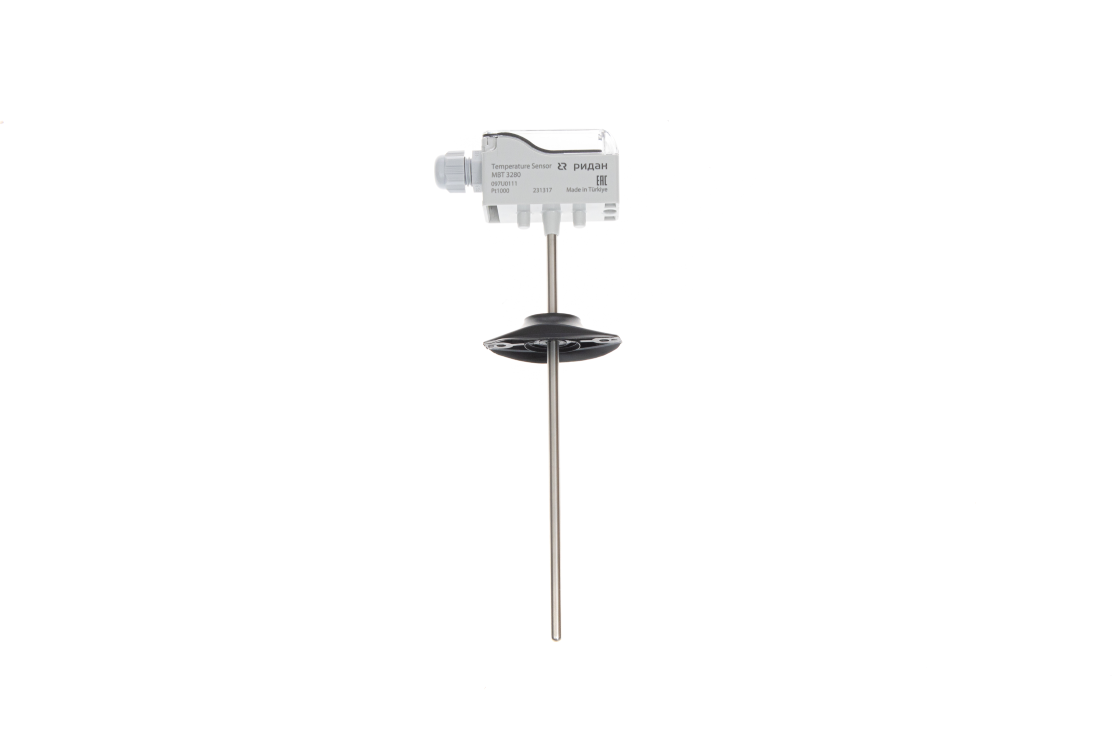

097U0115 – Термопреобразователь сопротивления наружного воздуха MBT 3281

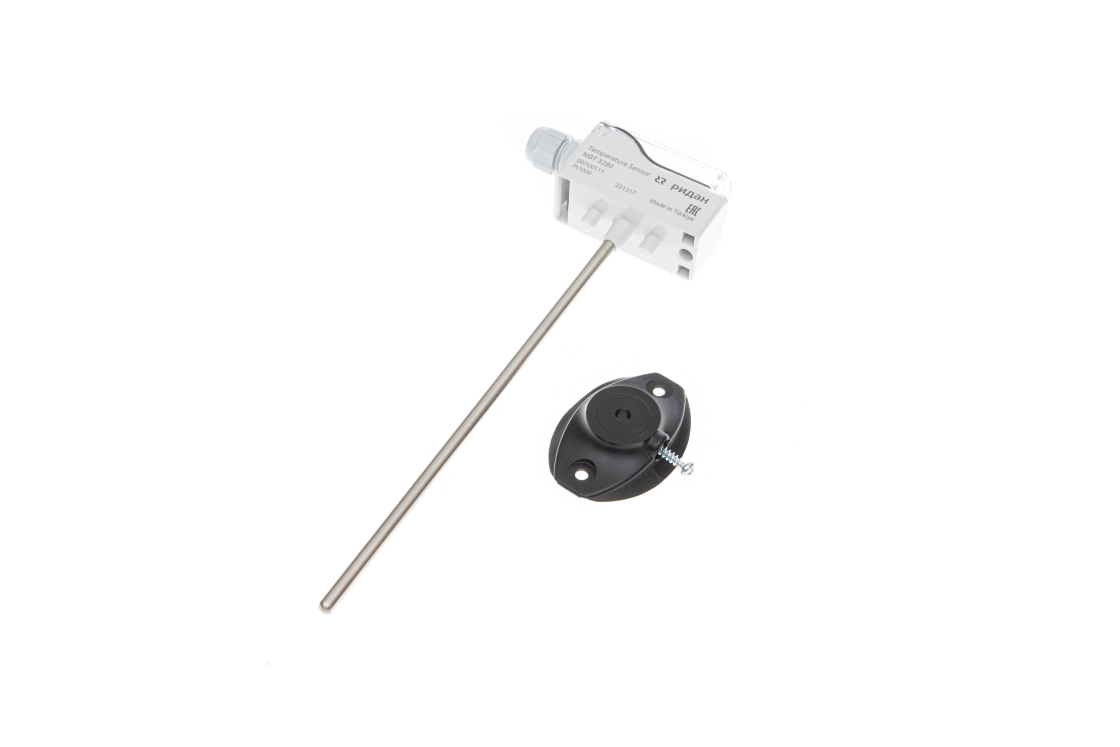

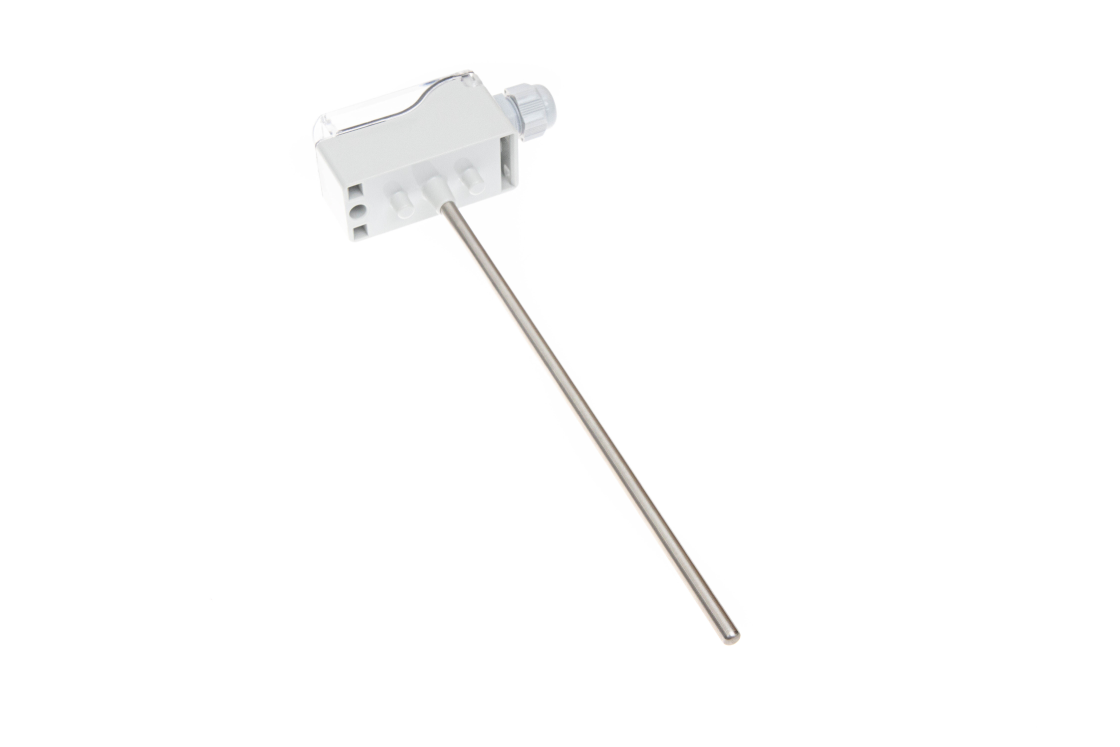

097U0113R – Термопреобразователь сопротивления накладной MBT 3281

Характеристики

Материал гайки

Коррозионностойкая Сталь 304

Концевой выключатель

нет

Dэф, мм

Направление подачи рабочей среды

Проходной (одностороннее)

H, мм

Рабочая среда

Тип присоединения к трубопроводу

Резьбовое (внутренняя резьба по ISO 7/1), внутренняя резьба по ISO 7/1, Rp 1¼"

Температура рабочей среды, °С

от -10 до 110, от -20 до +130, -20..120, -10 — 110

Температура окружающей среды, °С

от -10 до +40

Материал корпуса

Чугун, латунь CW602N, латунь ЛС58-2

Герметичность затвора (объем протечки / класс герметичности)

не более 1% потока, А по ГОСТ 9544-2015

D, мм

L, мм

Масса, кг, не более

0,66, 0,45, 0,26, 0,89, 0,775 (1) 0,802 (2)

Номинальное давление (PN), бар

10, 25, 40

Номинальный диаметр (DN), мм

Присоединение к трубопроводу

внутренняя резьба по UNI ISO 228/1, внутренняя резьба по ISO228/1

B, мм

21.4

Максимальная температура теплоносителя, °C

110

Уплотнение

EPDM

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Пропускная способность Kvs, м³/ч

84, 16, 10,3, 17

Корпус

Латунь EN 12165 CW617N, ABS пластик

A, мм

Количество скоростей

Уровень звукового давления, dB(A)

Габаритные размеры упаковки (ДхШхВ), мм

250х210х275

Вес брутто, кг

10.5

Вес нетто, кг

9.5

Температура транспортировки и хранения, oC

-30...+55

Температура окружающей среды, oC

0...+40

Максимальная температура рабочей среды T max

110

Минимальная температура рабочей среды T min

-20

Класс изоляции (ГОСТ Р МЭК 60085-2011)

Степень защиты (ГОСТ 14254-2015)

IP44

Мощность электродвигателя P1, Вт

500

Напряжение питания

1х220 В, 50 Гц

Материал рабочего колеса

Композит

Монтажная длина, мм

220

Тип присоединения

Резьба

Исполнение

латунный полнопроходной, латунный, латунный с пробкой

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Крутящий момент, Н*м

Напряжение питания, В

24V DC

Длина (L), мм

Класс защиты

IP42 в соответствии с EN 60529, IP65, IP63, IP40; IP44 при установке верхней крышки

Питающее напряжение, В

24 (от +10 до -15%; переменный или постоянный ток)

Температура транспортировки и хранения, °С

Потребляемая мощность, Вт

Материал шара

латунь ЛС58-2

ØD, мм

Уплотнение затвора

NBR

Затвор

латунь CW602N

Материал шайбы

пластмасса

Резьбовой патрубок

латунь CW602N

Материал пружины

нержавеющая сталь Aisi304

Минимальное давление открытия, бар

0.02

Размер присоединительной резьбы, дюймы

1, 1,25

Допустимая концентрация гликоля

0.5

Размер ячейки сетки, мм

0.5

Средний срок службы, лет

Чувствительный элемент

NTC10k

Точность

±1%

Диапазон измерения чувствительного элемента

от -50 до 110 °C

Сброс

Автоматический

Масса нетто, кг

0,62, 0.3

Максимальная допустимая электрическая нагрузка на контактную группу

125VAC, 15A; 250VAC, 8A; 24VDC, 8A

Вес, кг

0.07

Материал защитной гильзы

нержавеющая сталь

Электрическое подключение

Кабельный ввод PG9, винтовые клеммы, сечение провода макс. 2,5 мм², кабель

Длина погружной части датчика, мм

200

Выходной сигнал

От 0 до 10 В (от 2 до 10 В)

Температура окружающей среды, °C

-30°C ..+60°C

Контактная группа

SPDT

Подключение кабеля

Уплотняемый ввод для кабелей диаметром 6 - 14 мм

Дифференциал, °C

2..10, заводская уставка 2

Тип дифференциала

Настраиваемый

Диапазон настройки уставки,°C

-30..+15, заводская уставка 7

Тип наполнителя

Парообразный

Длина капиллярной трубки, м

Особенности

в комплекте пластиковые крепления для капиллярной трубки

Частота тока, Гц

Герметичность затвора по ГОСТ 9544

Класс А (Отсутствие видимых утечек в течение времени испытания)

Пробное давление, бар

1.5

Рабочее давление, бар

Температура окружающей среды (режим работы)

+7…+55

Входной управляющий сигнал

От 0 до 10 В (от 2 до 10 В)

S, мм

Материал штока

латунь ЛС58-2 (1) латунь ЛС59 (2)

Управление

Рукоятка

Уплотнение шара

тефлон PTFE

Максимальный момент затяжки при монтаже, Усилие- Нм

150

RTC - часы реального времени

Резервное питание от встроенного аккумулятора не менее 30 дней

EAN (single-pack)

5702424649234

PH среды

Мин. 7 , Макс 10

Уплотнение штока

EPDM

Количество (multi-pack)

EAN (multi-pack)

5702424656348

Сальниковый блок

Латунь EN 12165 CW617N

Запорный элемент (шар, диск, золотник)

Латунь EN 12165 CW617N

Вид привода или регулирующего блока

AMB-162R

Характеристика регулирования

S- образная

Крутящий момент при PN, Нм

Максимально допустимый перепад давлений, бар

Относительная влажность окружающей среды, %

5-95, без выпадения конденсата

EAN13 (Single-pack)

4680580031715

Интеграция в Cloud-Control

нет

RS 485

да

Наличие Ethernet

нет

Регулирования по давлению

нет

Управление контурами

Вент

Рабочая температура окружающей среды, °С

От -10 до + 50

RS-485

Скорость 2400 - 115200 бит/с 2шт

Дисплей и клавиатура

Монохромный Жки 192*64 точки с подсветкой, 6 кнопок

Диапазон допустимого напряжения

18-36

Температура окружающей среды (хранение/транспортировка), °C

-20…+60

Потребляемая мощность, ВА

Клапаны с которыми комбинируется электропривод

HFE-3R (Ду20-100) HRB-3R; AMZ-112/3R

Ручное позиционирование

Механическое

Устройство защиты

Нет

Время поворота, с/90°

Степень безопасности

II в соответствии с EN 60730-1

Дополнительный концевой выключатель

нет

Угол поворота, °

Примечание

Не предназначены для бытового применения

Документация

Паспорт

Руководство

Сертификат

Инструкция

2D Чертеж

3D Чертеж

Письмо о замене

BIM модель

Каталог

Техническое описание
