Ридан комплект для вентиляционных установок ДУ20-15 (1,63) с контроллером ECL-3R AHU
Заявка на покупку или консультацию
×Описание
Состав комплекта:

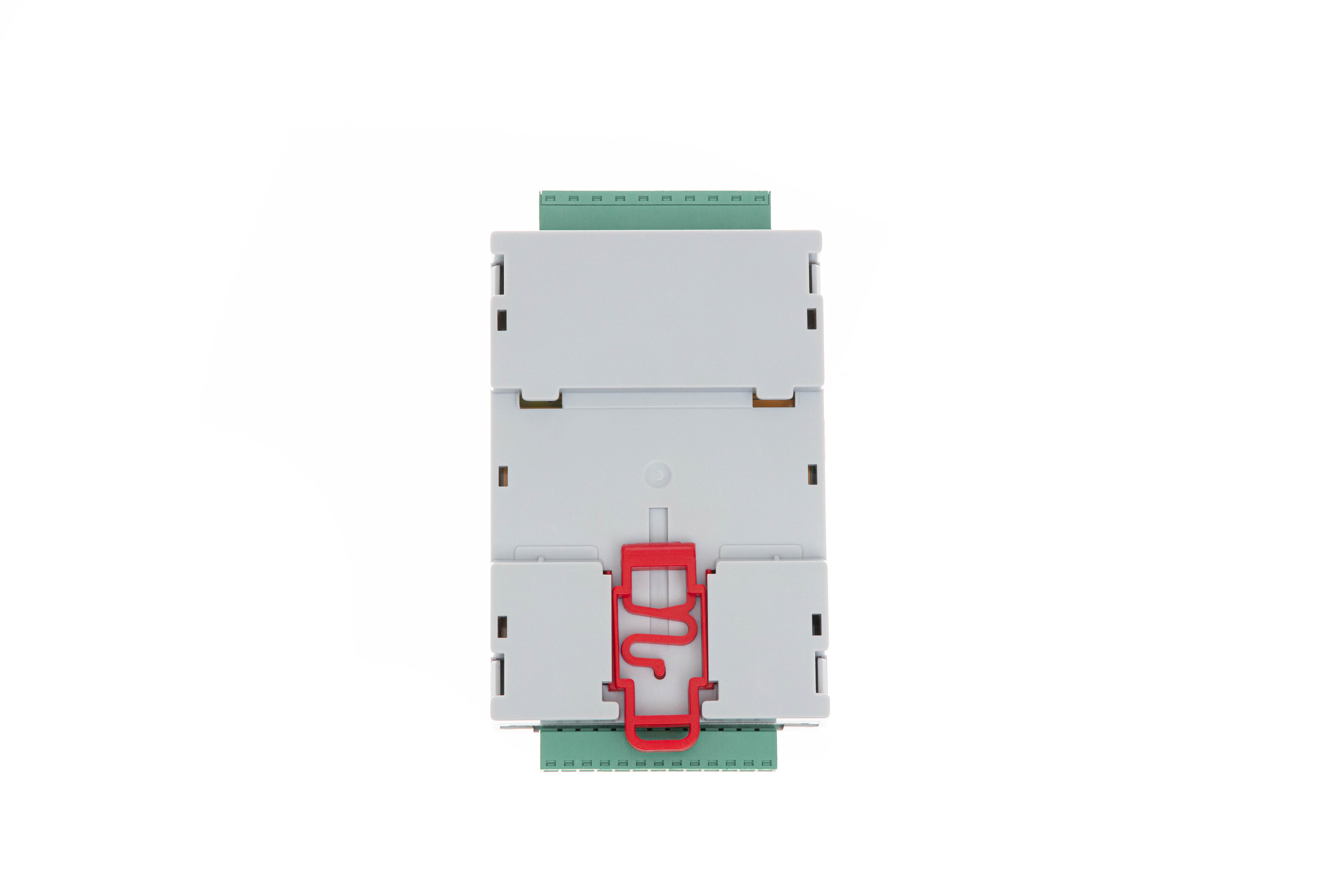

- 087H3780R – Контроллер ECL-3R AHU

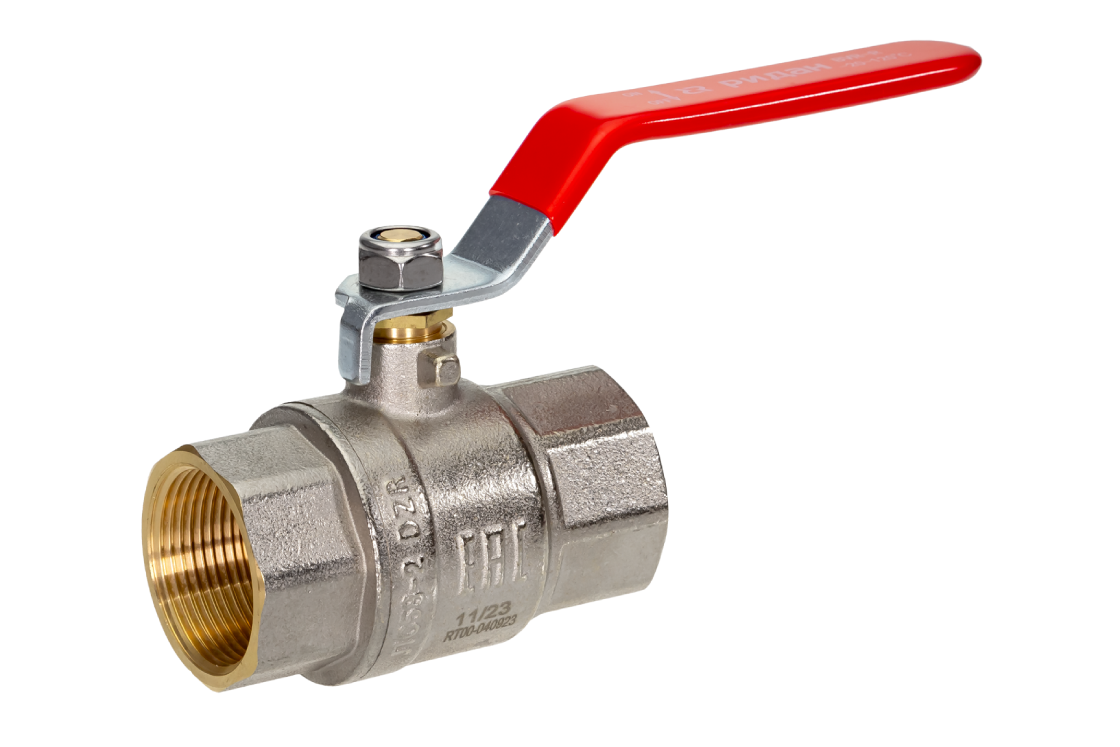

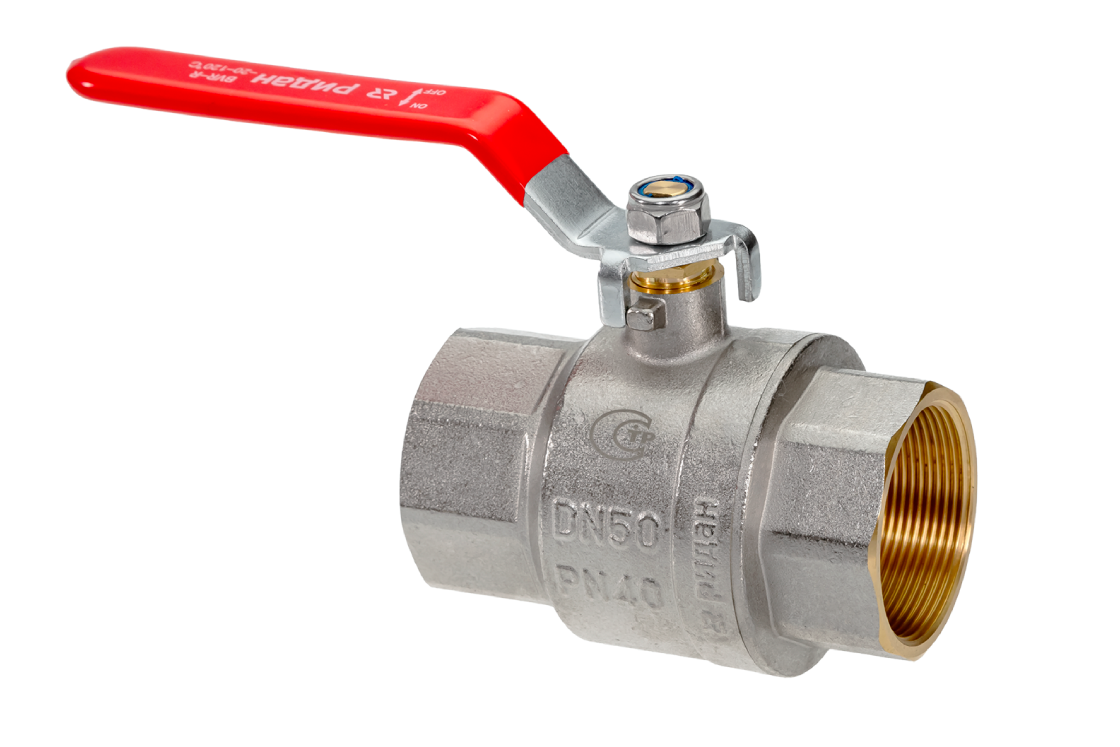

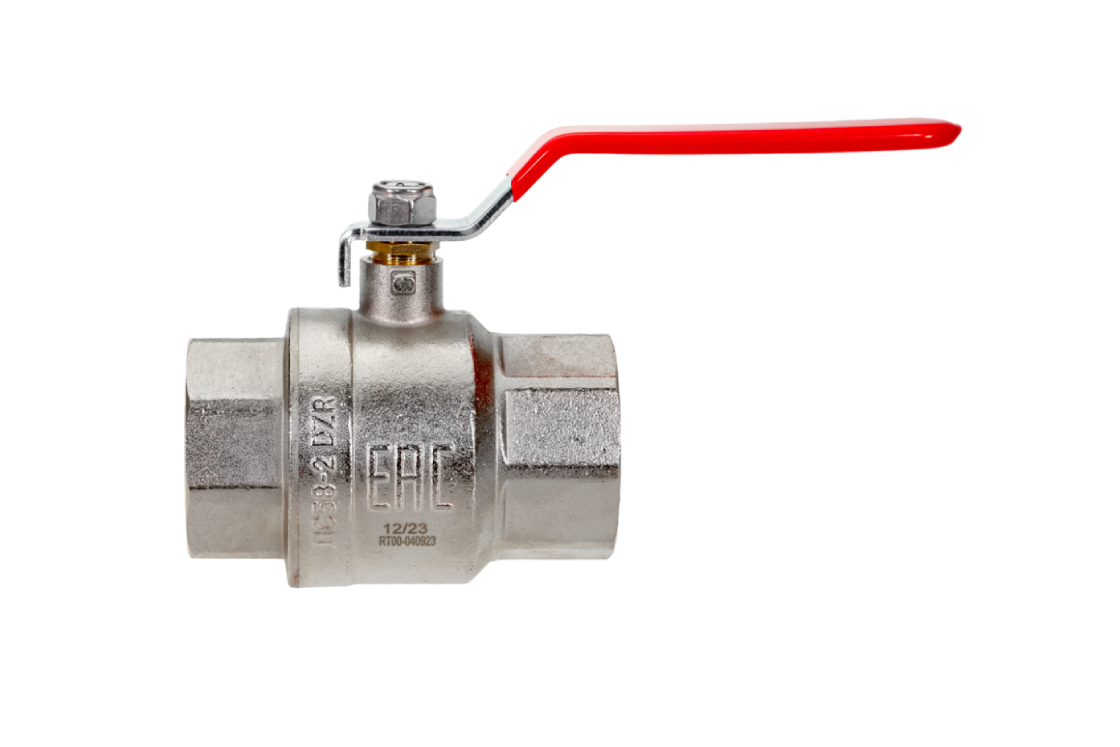

- 065B8308R – Кран шаровой BVR-R PN40 DN20
- 065B8336R – Фильтр сетчатый FVR-R DN20 PN25

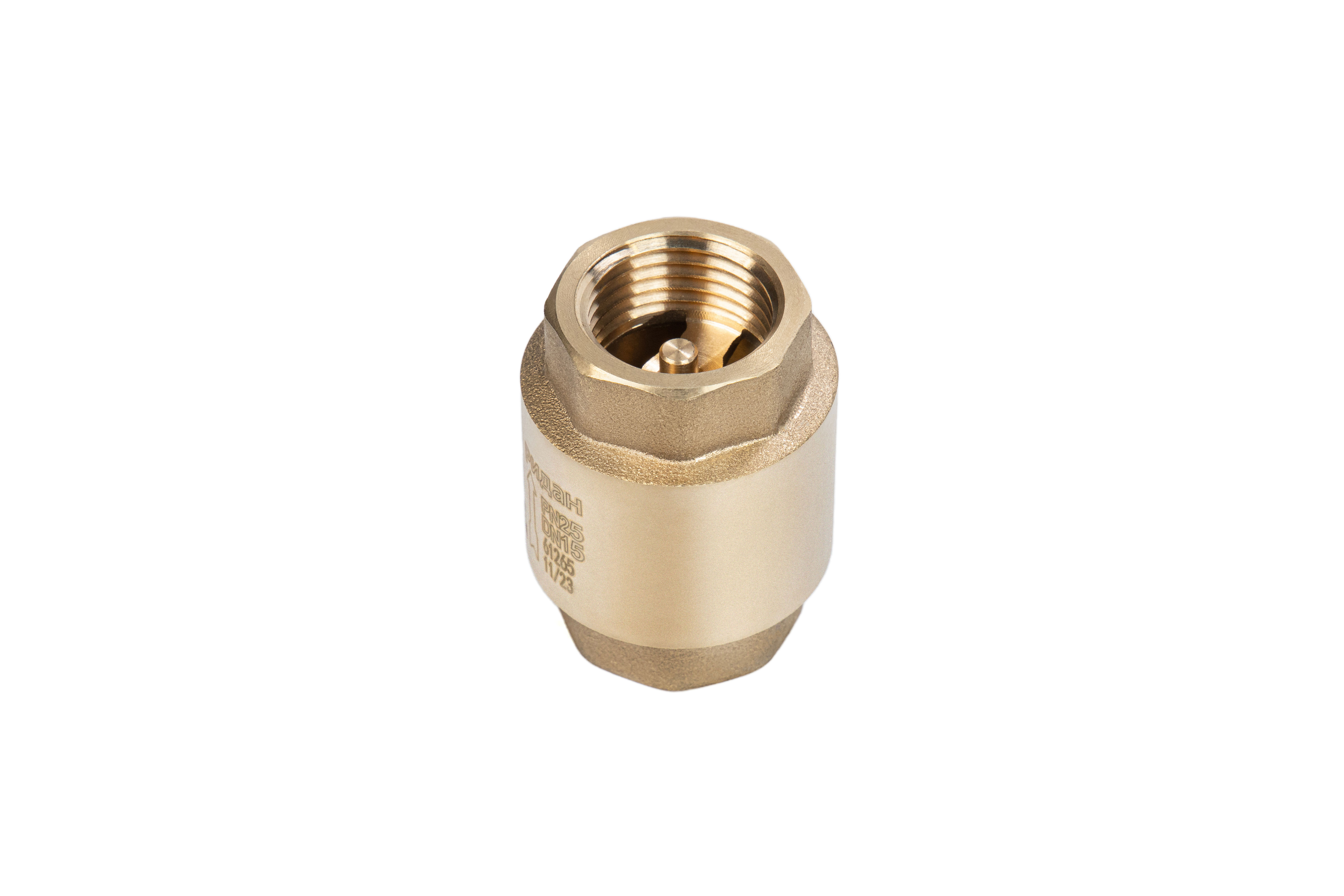

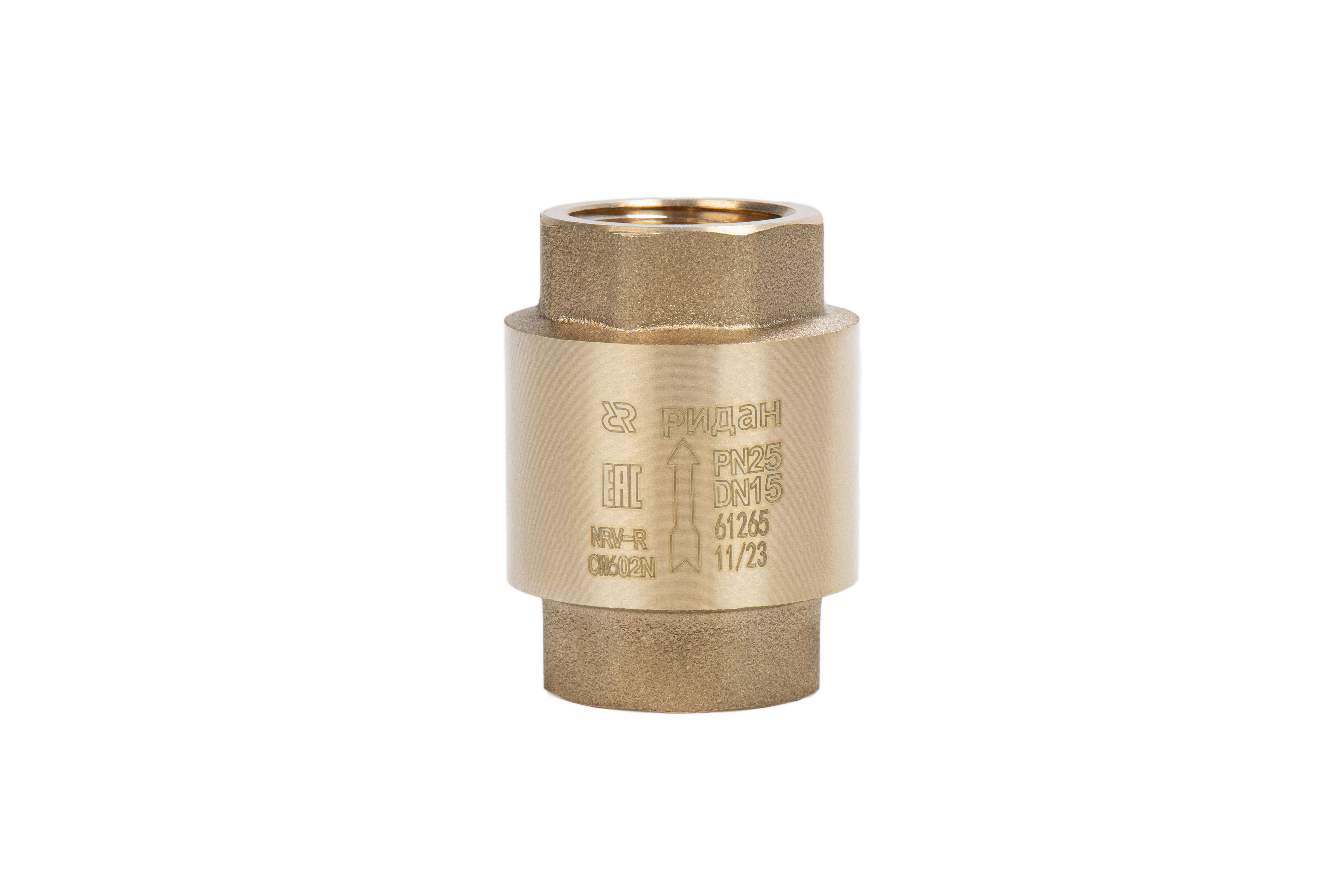

- 065B8224R – Латунный обратный клапан NRV-R Ду15 мм

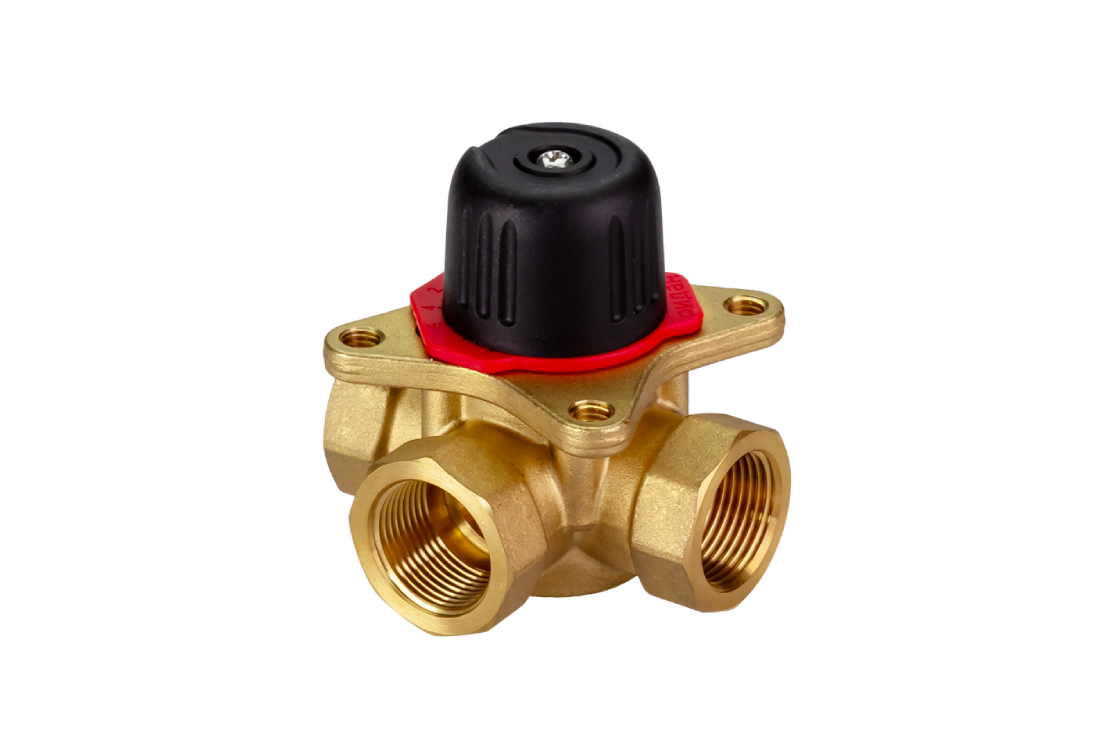

- 065Z0402R – Клапан регулирующий поворотный HRB-3R PN10 DN15
- 082H0230R – Привод электрический поворотный AMB-162R 24В

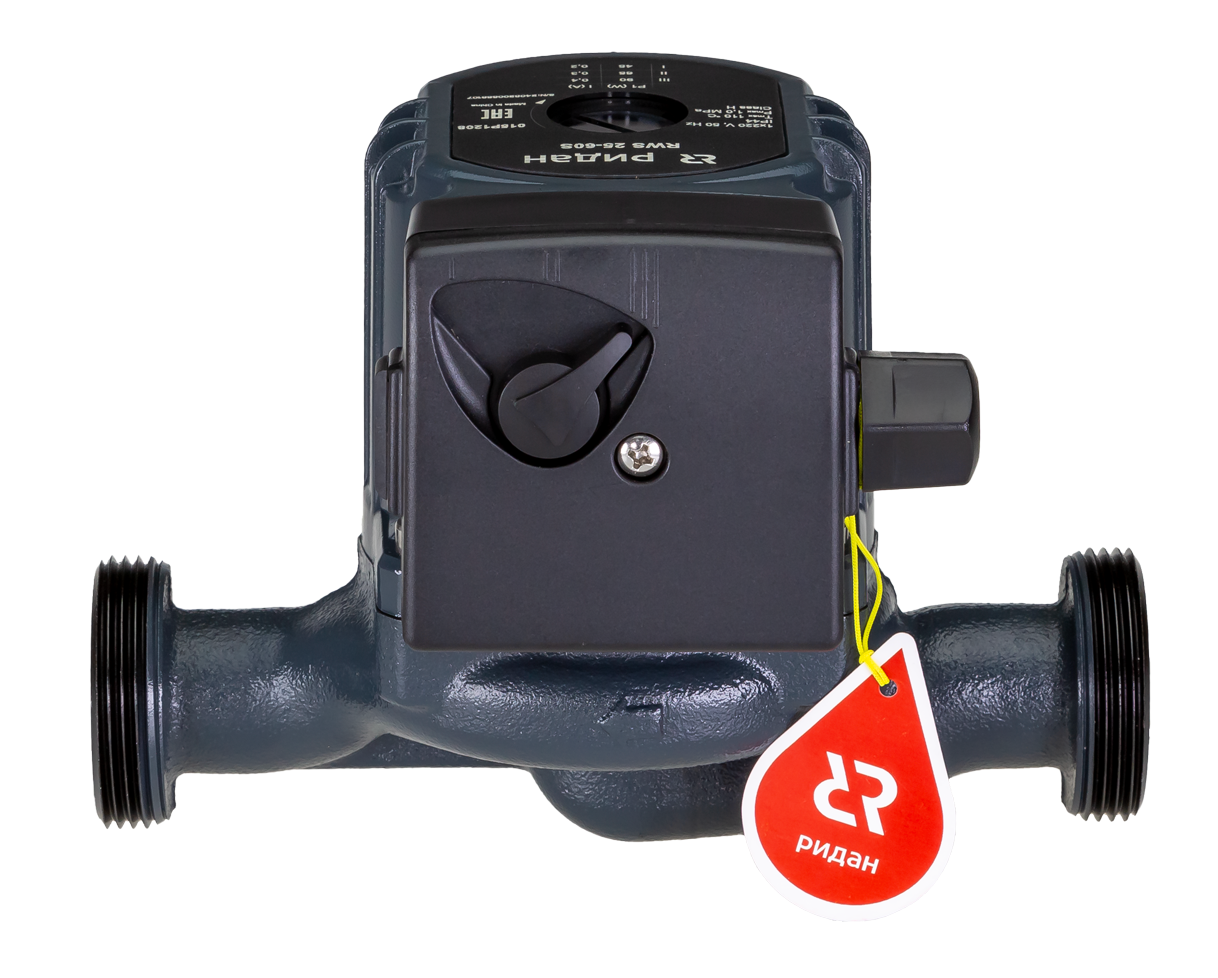

- 015P1003 – Насос RWS 20-70S 130

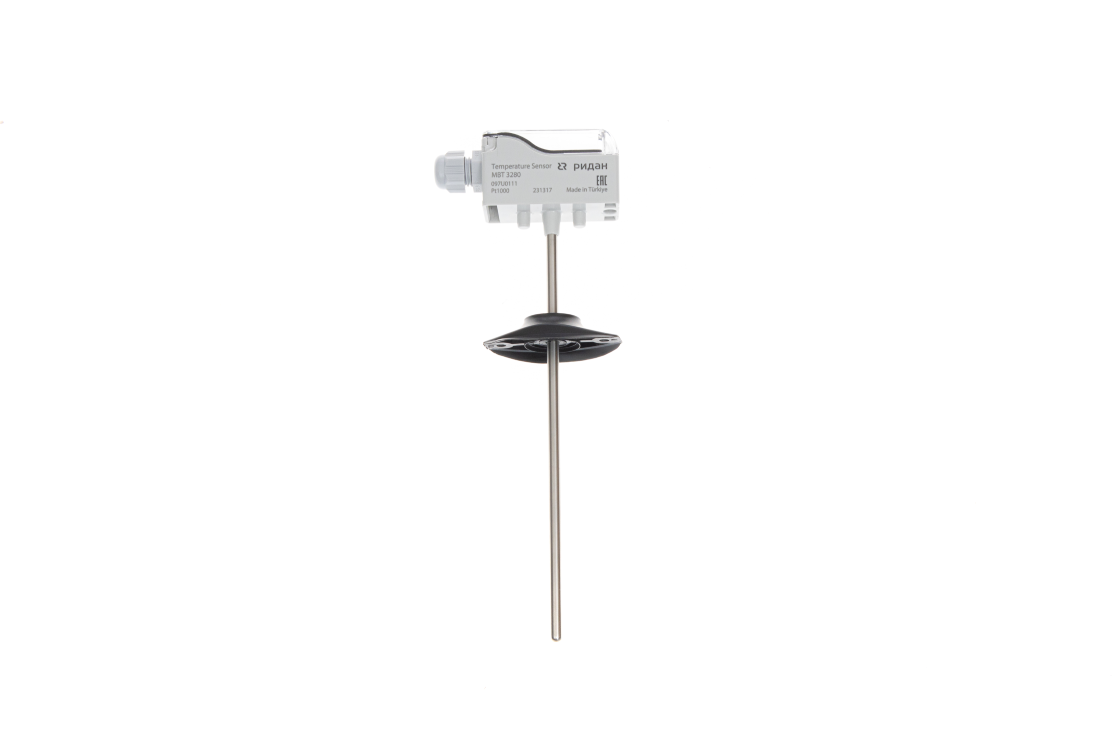

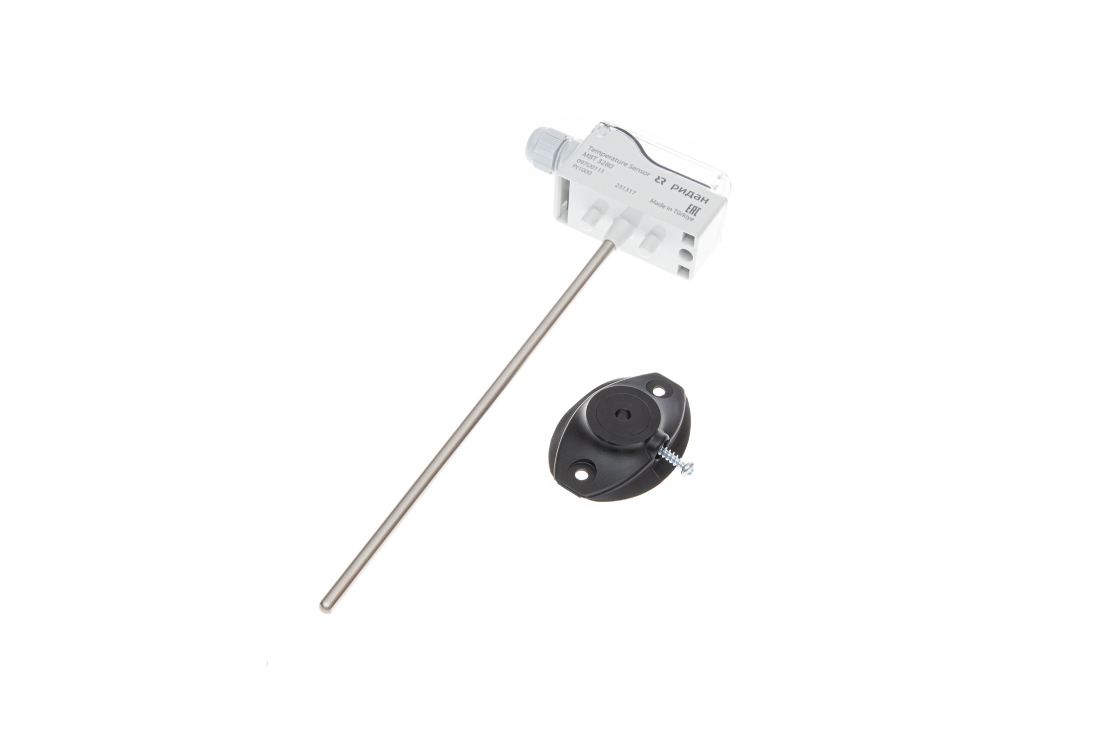

- 097U0115 – Термопреобразователь сопротивления наружного воздуха MBT 3281

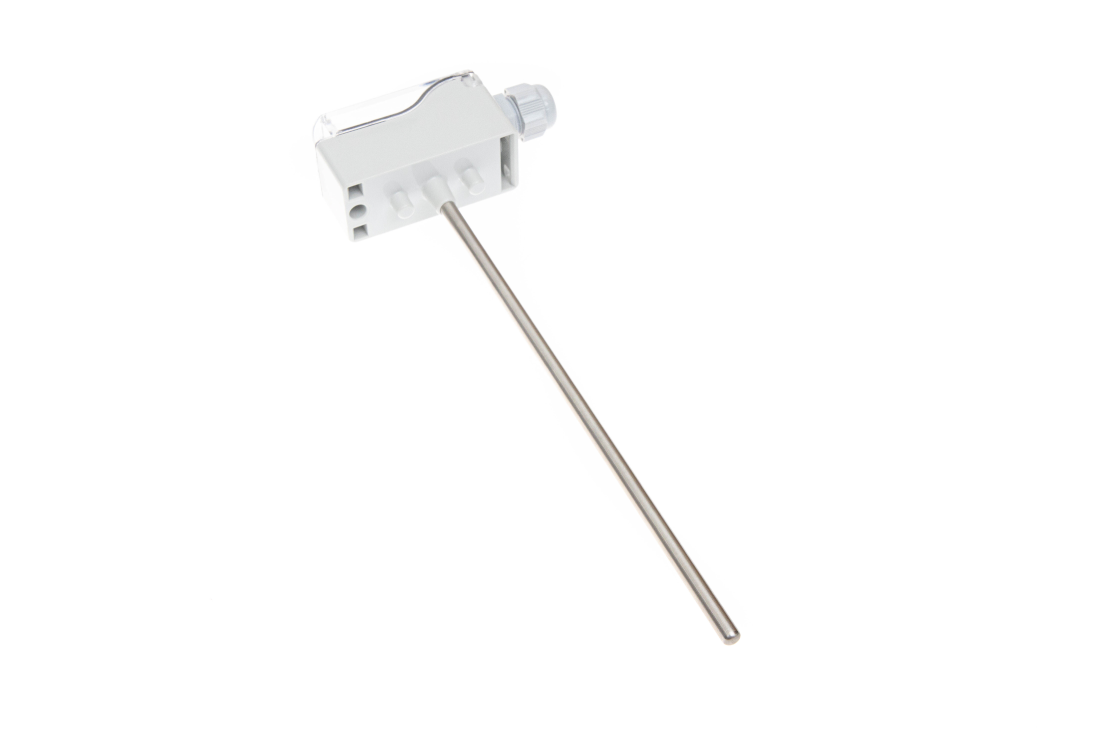

- 097U0113R – Термопреобразователь сопротивления накладной MBT 3281
Характеристики

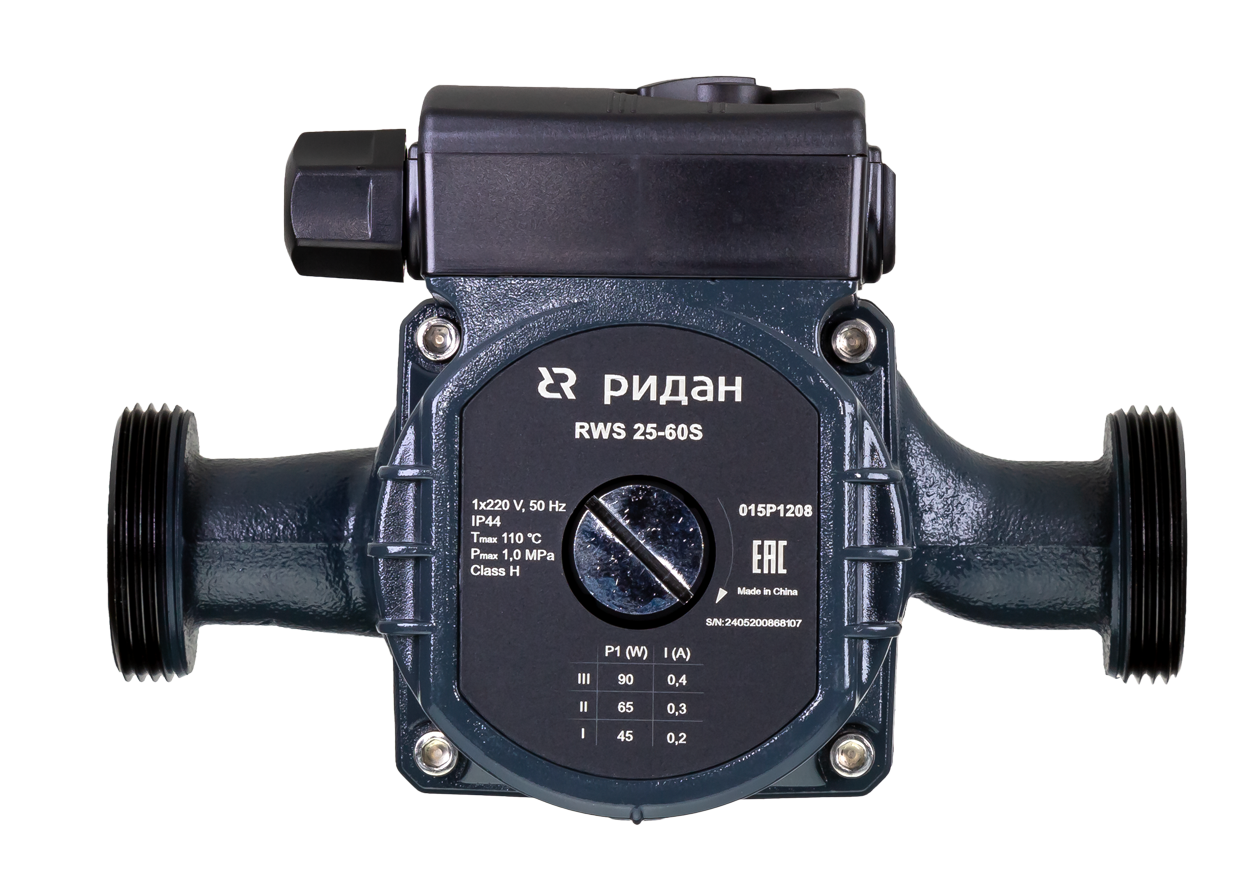

Материал гайки
Коррозионностойкая Сталь 304
Концевой выключатель
нет
Dэф, мм
20
Направление подачи рабочей среды
Проходной (одностороннее)
H, мм
50
Рабочая среда
вода или 50% водный раствор гликоля, вода и водогликолевые смеси, вода, растворы гликоля до 50%, Вода, чистые, маловязкие, невзрывоопасные, неагрессивные к материалам насоса жидкости без твердых и длинноволокнистых включений и примесей, содержащих минерал
Тип присоединения к трубопроводу
Резьбовое (внутренняя резьба по ISO 7/1), внутренняя резьба по ISO 7/1, Rp ¾"
Температура рабочей среды, °С
от -10 до 110, от -20 до +130, -20..120, -10 — 110
Температура окружающей среды, °С
от -10 до +40
Материал корпуса
Чугун, латунь CW602N, латунь ЛС58-2
Герметичность затвора (объем протечки / класс герметичности)
не более 1% потока, А по ГОСТ 9544-2015
D, мм
33
L, мм
70
Масса, кг, не более
0,45, 0,5, 0,29, 0,13, 0,364 (1) 0,32 (2)
Номинальное давление (PN), бар
10, 25, 40
Номинальный диаметр (DN), мм
15
Присоединение к трубопроводу
внутренняя резьба по UNI ISO 228/1, внутренняя резьба по ISO228/1
B, мм
16.3
Максимальная температура теплоносителя, °C
110
Уплотнение
EPDM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
4, 1,6, 28, 7,9
Корпус
Латунь EN 12165 CW617N, ABS пластик
A, мм
19
Количество скоростей
3
Уровень звукового давления, dB(A)
45
Габаритные размеры упаковки (ДхШхВ), мм
180х120х135
Вес брутто, кг
2.8
Вес нетто, кг
2.6
Температура транспортировки и хранения, oC
-30...+55
Температура окружающей среды, oC
0...+40
Максимальная температура рабочей среды T max
110
Минимальная температура рабочей среды T min
-20
Ток скорость 3, А
0.58
Ток скорость 2, А
0.42
Ток скорость 1, А
0.26
Мощность скорость 3, Вт
120
Мощность скорость 2, Вт
90
Мощность скорость 1, Вт
55
Класс изоляции (ГОСТ Р МЭК 60085-2011)
H
Степень защиты (ГОСТ 14254-2015)
IP44
Мощность электродвигателя P1, Вт
120
Напряжение питания
1х220 В, 50 Гц
Материал рабочего колеса
Композит
Монтажная длина, мм
130
Тип присоединения
Резьба
Исполнение
латунный полнопроходной, латунный, латунный с пробкой
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
Крутящий момент, Н*м
10
Напряжение питания, В
24V DC
Длина (L), мм
70
Класс защиты
IP42 в соответствии с EN 60529, IP65, IP63, IP40; IP44 при установке верхней крышки
Питающее напряжение, В
24 (от +10 до -15%; переменный или постоянный ток)
Температура транспортировки и хранения, °С
0
Потребляемая мощность, Вт
5
Материал шара
латунь ЛС58-2
ØD, мм
15
Уплотнение затвора
NBR
Затвор
латунь CW602N
Материал шайбы
пластмасса
Резьбовой патрубок
латунь CW602N
Материал пружины
нержавеющая сталь Aisi304
Минимальное давление открытия, бар
0.02
Размер присоединительной резьбы, дюймы
0,75, 1/2
Допустимая концентрация гликоля
0.5
Размер ячейки сетки, мм
0.5
IP
31
Средний срок службы, лет
10
Чувствительный элемент
NTC10k
Точность
±1%
Диапазон измерения чувствительного элемента
от -50 до 110 °C
Сброс
Автоматический
Масса нетто, кг
0,62, 0.3
Максимальная допустимая электрическая нагрузка на контактную группу
125VAC, 15A; 250VAC, 8A; 24VDC, 8A
Вес, кг
0.07
Материал защитной гильзы
нержавеющая сталь
Электрическое подключение
Кабельный ввод PG9, винтовые клеммы, сечение провода макс. 2,5 мм², кабель
Длина погружной части датчика, мм
200
Выходной сигнал
От 0 до 10 В (от 2 до 10 В)
Температура окружающей среды, °C
-30°C ..+60°C
Контактная группа
SPDT
Подключение кабеля
Уплотняемый ввод для кабелей диаметром 6 - 14 мм
Дифференциал, °C
2..10, заводская уставка 2
Тип дифференциала
Настраиваемый
Диапазон настройки уставки,°C
-30..+15, заводская уставка 7
Тип наполнителя
Парообразный
Длина капиллярной трубки, м
6
Особенности
в комплекте пластиковые крепления для капиллярной трубки
Частота тока, Гц
50
Герметичность затвора по ГОСТ 9544
Класс А (Отсутствие видимых утечек в течение времени испытания)
Пробное давление, бар
1.5
Рабочее давление, бар
40
Температура окружающей среды (режим работы)
+7…+55
Входной управляющий сигнал
От 0 до 10 В (от 2 до 10 В)
S, мм
31
Материал штока
латунь ЛС58-2 (1) латунь ЛС59 (2)
Управление
Рукоятка
Уплотнение шара
тефлон PTFE
Максимальный момент затяжки при монтаже, Усилие- Нм
95
RTC - часы реального времени
Резервное питание от встроенного аккумулятора не менее 30 дней
EAN (single-pack)
5702424649234
PH среды
Мин. 7 , Макс 10
Уплотнение штока
EPDM
Количество (multi-pack)
12
EAN (multi-pack)
5702424656348
Сальниковый блок
Латунь EN 12165 CW617N
Запорный элемент (шар, диск, золотник)
Латунь EN 12165 CW617N
Вид привода или регулирующего блока
AMB-162R
Характеристика регулирования
S- образная
Крутящий момент при PN, Нм
5
Максимально допустимый перепад давлений, бар
2
Относительная влажность окружающей среды, %
5-95, без выпадения конденсата
EAN13 (Single-pack)
4680580031715
Интеграция в Cloud-Control
нет
RS 485
да
Наличие Ethernet
нет
Регулирования по давлению
нет
Управление контурами
Вент
Рабочая температура окружающей среды, °С
От -10 до + 50
RS-485
Скорость 2400 - 115200 бит/с 2шт
Дисплей и клавиатура
Монохромный Жки 192*64 точки с подсветкой, 6 кнопок
Диапазон допустимого напряжения
18-36
Температура окружающей среды (хранение/транспортировка), °C
-20…+60
Потребляемая мощность, ВА
5
Клапаны с которыми комбинируется электропривод
HFE-3R (Ду20-100) HRB-3R; AMZ-112/3R
Ручное позиционирование
Механическое
Устройство защиты
Нет
Время поворота, с/90°
60
Степень безопасности
II в соответствии с EN 60730-1
Дополнительный концевой выключатель
нет
Угол поворота, °
90
Документация
Паспорт
Руководство
- 087H3780R_Руководство_по_эксплуатации.pdf
- 097U0114_Руководство_по_эксплуатации.pdf
- 065B8336R_Руководство_по_эксплуатации.pdf
- 065Z0402R_Руководство_по_эксплуатации.pdf
- 060L126466R_Руководство_по_эксплуатации.pdf
- 097U0112_Руководство_по_эксплуатации.pdf
- 082H0230R_Руководство_по_эксплуатации.pdf
- 097U0116_Руководство_по_эксплуатации.pdf
- 065B8324R_Руководство_по_эксплуатации.pdf
- 015P1203_Руководство_по_эксплуатации.pdf
Сертификат
- РОСС RU С-CN.АД85.В.00485_24.pdf
- ЕАЭС N RU Д-RU.РА05.В.42824_24.pdf
- ЕАЭС RU C-RU.АЯ46.В.35217_24.pdf
- ЕАЭС N RU Д-CN.РА05.В.13068_24.pdf
- ЕАЭС N RU Д-RU.РА01.В.24576_25.pdf
- ЕАЭС N RU Д-RU.РА11.В.98864_24.pdf
- ЕАЭС N RU Д-RU.РА04.В.45105_24.pdf
- ЕАЭС N RU Д-RU.РА08.В.99725_24.pdf
- ЕАЭС N RU Д-RU.РА03.В.71790_24.pdf
- ЕАЭС RU С-RU.АЯ46.В.30947_23.pdf
Инструкция
2D Чертеж
3D Чертеж
Письмо о замене
- Информационное письмо о замене_MBT.pdf
- Информационное письмо о замене HRB AMZ AMB HFE на Ридан HRB-3R AMZ-R AMB162-R HFE-3R (new).pdf
- Информационное письмо о замене_MBT.pdf
- Информационное письмо о замене HRB AMZ AMB HFE на Ридан HRB-3R AMZ-R AMB162-R HFE-3R (new).pdf
- Письмо о замене Обратные клапаны NRV-R.pdf
- Информационное письмо о замене ECL Comfort 110, 210, 310 на Ридан ECL-3R.pdf
- Замена кодов для латунных шаровых кранов ГОСТ Ридан тип BVR-R.pdf
- Латунные сетчатые фильтры FVR-R и FVR-DR изменение кодов.pdf
- Информационное письмо о замене_MBT.pdf
BIM модель
- РИДАН_Датчик температуры MBT3281.rfa
- РИДАН_Датчик температуры MBT3281.rfa
- РИДАН_NRV-R_Клапан обратный латунный пружинный муфтовый.rfa
- РИДАН_BVR-R_Кран шаровой ГОСТ полнопроходной с внутренней резьбой .rfa
- РИДАН_Термостат защиты от замерзания KP61R.rfa
- HRB-3R.zip
- РИДАН_FVR-R_Фильтр сетчатый с пробкой.rfa
- Ридан_RWS 15-90S 130_Насос циркуляционный.rfa
Каталог
- RC.HE.08.05 Регулирующая арматура и контроллеры Ридан.pdf
- RC.HE.08.05 Регулирующая арматура и контроллеры Ридан.pdf
- Каталог Трубопроводная арматура НЕ.16.06.pdf
- RC.HE.15.04 Насосное оборудование 2025.pdf
- Каталог Трубопроводная арматура НЕ.16.06.pdf
- Каталог Трубопроводная арматура НЕ.16.06.pdf
- RC.HE.88.03 Каталог Оборудование для водоснабжения.pdf
- RC.HE.88.03 Каталог Оборудование для водоснабжения.pdf
- RC.HE.88.03 Каталог Оборудование для водоснабжения.pdf
- Каталог IC.pdf
